ASNU系列型號如下：

ASNU8,ASNU12,ASNU15,ASNU17,ASNU20,ASNU25,ASNU30,ASNU35,ASNU40,ASNU45,ASNU50,

ASNU60,ASNU70,ASNU80,ASNU90,ASNU100,ASNU120,ASNU150,ASNU200

NFS8,NFS12,NFS15,NFS17,NFS20,NFS25,NFS30,NFS35,NFS40,NFS45,NFS50,NFS60,NFS70,NFS80,NFS90,NFS100,NFS120,NFS150,NFS200

產品說明

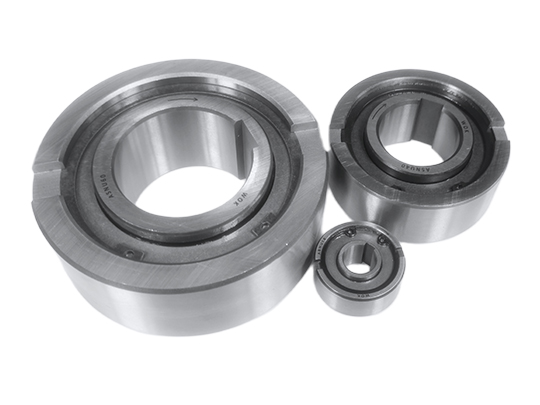

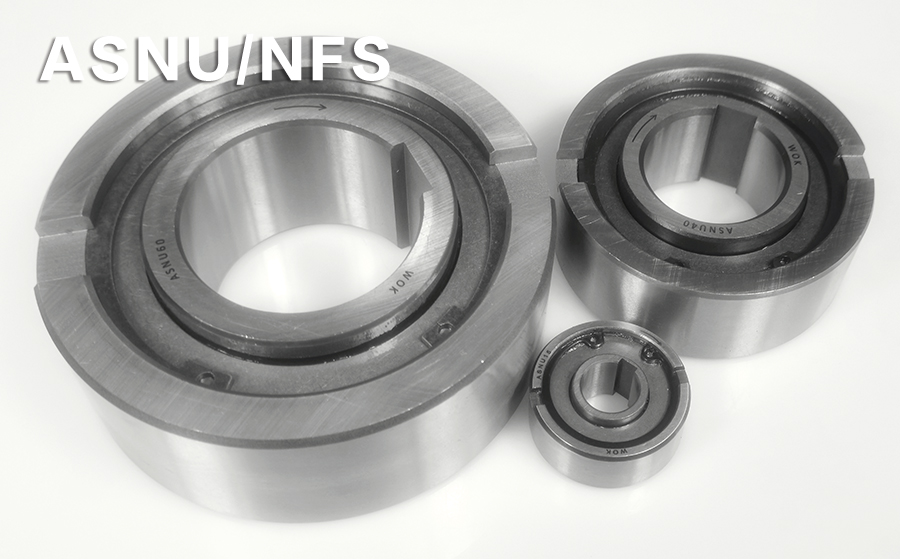

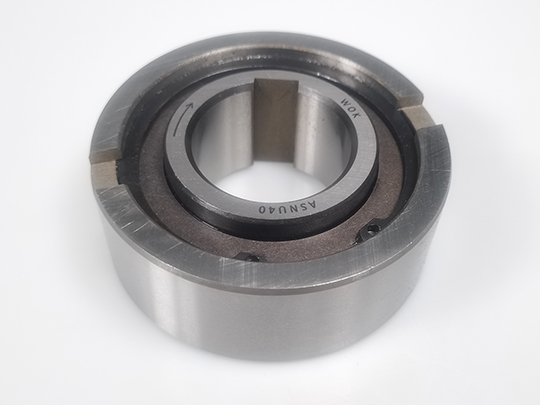

1. ASNU又稱NFS，ASNU系列是沒有軸承支撐的滾柱式單向離合器。使用時需要有軸承來承受徑向與軸向載荷，并且要有潤滑及密封.

2. 外徑公稱尺寸與63系列球軸承相同，

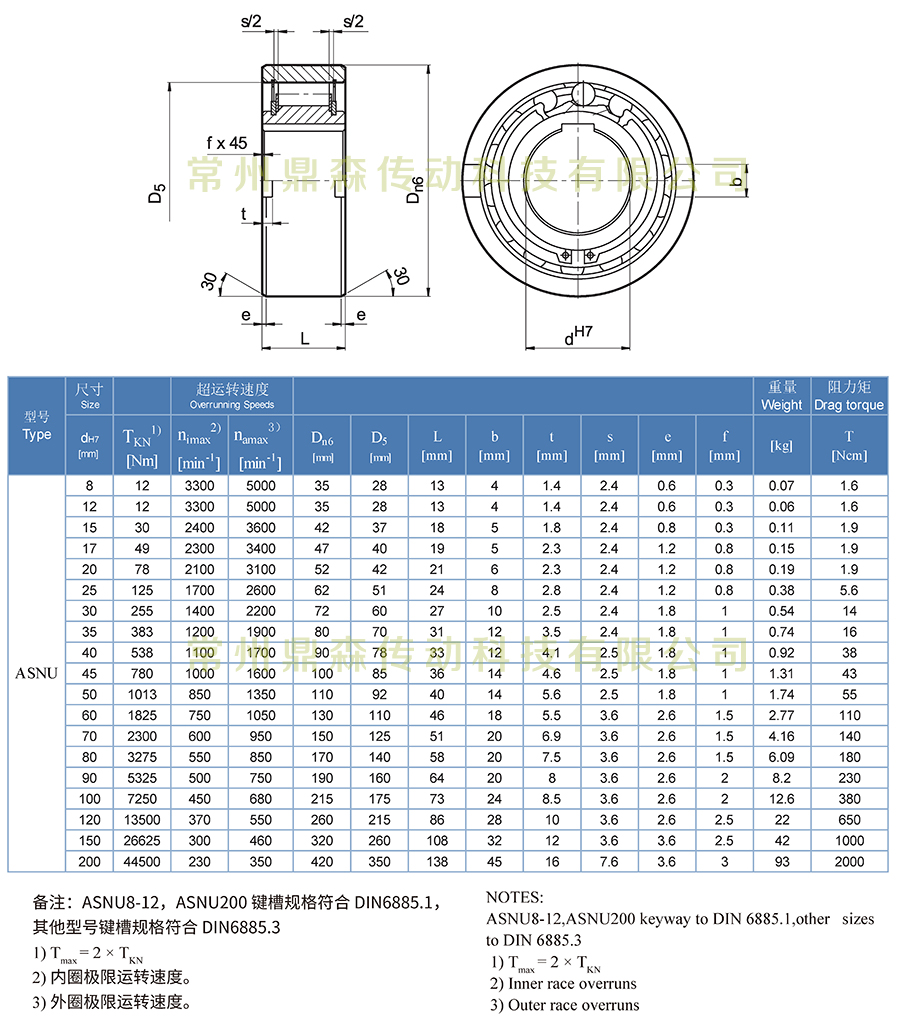

3. 這種離合器的典型使用就是與一個具有相同定位公差的軸承一起安裝，如下頁圖所示。

4. 離合器的內圈用鍵固定在軸上，外圈有n6等級的正公差，可以壓入公差等級為H7的座孔，傳遞正向扭矩時，外圈需要有凹槽。

5. 如果座孔的公差等級是K6，就不需要鍵槽，但外圈座必須有足夠的強度，避免裝配后變形。

6. 內外圈的設計允許軸向有±S∕2的偏差。
